Ограничители перенапряжения нелинейные типа ОПНп-6кВ
Ограничитель перенапряжений нелинейный (далее – ограничитель) типа ОПНп-6КВ
предназначен для защиты изоляции электрооборудования от коммутационных и атмосферных
перенапряжений в сетях напряжением 6 кВ переменного тока частотой 50 Гц с изолированной
или компенсированной нейтралью.
Ограничитель предназначен для работы в районах с умеренным и холодным климатом и промышленной атмосферой при сильном загрязнении внешней среды на открытом воздухе. Предельное верхнее значение температуры окружающей среды – плюс 45°С, нижнее – минус 60°С. Высота установки ограничителей – не более 1000 м над уровнем моря.
Ограничитель представляет собой защитный аппарат опорно-подвесного исполнения, содержащий последовательно соединенные оксидно-цинковые варисторы, заключенные в герметизированный полимерный корпус.
Данные ограничители рекомендуется устанавливать взамен разрядников типа РВО-6, РВП- 6, РВРД-6, РВМ-6 *.
Ограничитель перенапряжений соответствует требованиям технических условий ТУ 3414- 001-59487440-2003.
Характеристики ограничителей перенапряжений типа ОПНп-6кВ
| Наименование параметра | Норма для исполнения по Uнд, кВ | |||
| 1 | 2 | 3 | 4 | |
| Класс напряжения сети, кВ | 6 | |||
| Напряжение промышленной частоты, приложенное
к ограничителю, допустимое в течение времени, кВдейств: |
6,0 | 6,6 | 6,9 | 7,2 |
| Напряжение промышленной частоты, приложенное к ограничителю, допустимое в течение времени, кВдейств: а) 20 мин. б) 10 с в) 1 с г) 0,15 с |
6,7 7,7 8,5 8,9 |
7,4 8,5 9,3 9,8 |
7,8 8,9 9,7 10,2 |
8,1 9,3 10,2 10,7 |
| Номинальный разрядный ток (грозовой импульс тока 8/20 мкс), А | 10000 | |||
| Классификационное напряжение при активной составляющей переменного тока 1 мА, кВ ампл., не менее | 450 | |||
| Остающееся напряжение, кВ, не более, при
токе грозовых перенапряжений с амплитудой: а) 1000 А б) 5000 А в) 10000 А г) 20000 А |
16,5 17,5 18,8 21,7 |
16,5 17,5 18,8 21,7 |
16,5 17,5 18,8 21,7 |
16,5 17,5 18,8 21,7 |
| Остающееся напряжение, кВ, не более, при
токе коммутационных перенапряжений на волне 30/60 мкс с амплитудой: а) 150 А б) 500 А |
13,7 14,5 |
15,6 16,5 |
16,9 18,0 |
17,6 18,8 |
| Остающееся напряжение, кВ, не более, при быстро нарастающих импульсах тока 1/10 мкс с амплитудой 10000 А | 18,7 | 20,5 | 22,5 | 22,9 |
| Пропускная способность ограничителя: а) 20 импульсов тока прямоугольной формы длительностью 2000 мс с амплитудой, А б) 20 импульсов тока 8/20 мкс с амплитудой, А в) 2 импульса большого тока 4/10 мкс с амплитудой, кА |
450 10000 100 |
|||
| Классификационное напряжение при активной составляющей переменного тока 1 мА, кВ ампл., не менее | 10,6 | 11,7 | 12,2 | 12,7 |
* Используется только при параллельном подключении не менее двух ОПН.

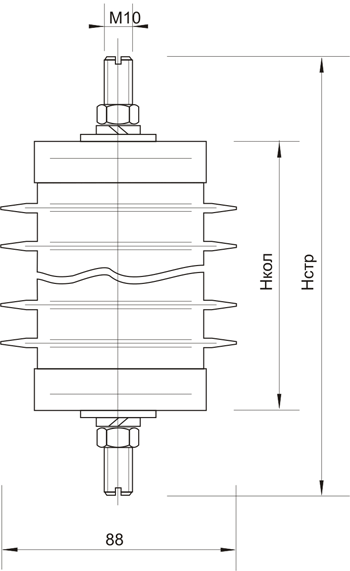

Габаритные размеры ограничителей перенапряжений типа ОПНп-6кВ
| Тип ограничителя | Н-1 (УХЛ 1)/(УХЛ 2), мм | Н-2 (УХЛ 1)/(УХЛ 2), мм |
| ОПНп-6 кВ опорный | 150/120 | 160/130 |
