Ограничители перенапряжения ОПНп-0,22 УХЛ1,2 ОПНп-0,38 УХЛ1,2 ОПНп-0,66 УХЛ1,ХЛ2
Ограничители перенапряжений нелинейные (далее – ограничители) типов ОПНп-
0,22 УХЛ1,2 ОПНп-0,38 УХЛ1,2 ОПНп-0,66 УХЛ1,ХЛ2 предназначены для защиты изоляции
электрооборудования сетей переменного тока частотой 50 Гц с номинальным напряжением
0,22, 0,38 и 0,66 кВ соответственно от коммутационных и грозовых перенапряжений.
Ограничители предназначены для работы в районах с умеренным и холодным климатом и промышленной атмосферой на открытом воздухе. Предельное верхнее значение температуры окружающей среды – плюс 45°С, нижнее – минус 60°С. Высота установки ограничителей – не более 1000 м над уровнем моря.
Ограничители представляют собой защитные аппараты опорного исполнения, содержащие оксидно-цинковый варистор, заключенный в герметизированный корпус из кремний- органической резины (для категории размещения «1») или полимерного материала (для категории размещения «2»).
Ограничители соответствуют требованиям технических условий ТУ 3414-001-59487440- 2003.
Характеристики ограничителей перенапряжений типа ОПНп-0,22 УХЛ1,2, ОПНп-0,38 УХЛ1,2 ОПНп-0,66 УХЛ1,2
| Наименование параметра | ОПНп-0,22 | ОПНп-0,38 | ОПНп-0,66 |
| Класс напряжения сети, кВ | 0,22 | 0,38 | 0,66 |
| Наибольшее длительно допустимое рабочее напряжение ограничителя Uнд, кВдейств. | 0,26 | 0,40 | 0,80 |
| Номинальный разрядный ток (грозовой импульс тока 8/20 мкс), А | 3000 | ||
| Расчетный ток коммутационных перенапряжений на волне 30/60 мкс, А | 125 | ||
| Остающееся напряжение, кВ, не более, при
токе грозовых перенапряжений 8/20 мкс с
амплитудой: 250 А 2500 А 5000 А |
0,85 0,97 0,99 |
1,4 1,6 1,7 |
2,8 3,2 3,4 |
| Остающееся напряжение при расчетном токе коммутационных перенапряжений, кВ, не более | 0,78 | 1,3 | 2,6 |
| Пропускная способность ограничителя: а) 20 импульсов тока прямоугольной формы длительностью 2000 мкс с амплитудой, А б) 20 импульсов тока 8/20 мкс с амплитудой, А |
125 3000 |
125 3000 |
125 3000 |

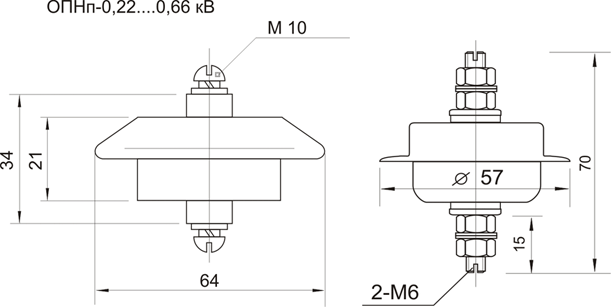

Габаритные размеры ограничителей перенапряжений
