Регистратор ИТ-Д2

ООО БАЛТЭНЕРГО с июня 2007 г. приступило к выпуску регистраторов грозовых и коммутационных перенапряжений под индексом ИТ-Д2 на основе электромагнитных счётчиков.


Фото 1

Основой регистратора является электромеханический счётчик типа С105- 1. Именно эти счётчики применялись в регистраторах РР вентильных (вилитовых) разрядников. К сожалению, регистраторы РР обладали рядом существенных недостатков, которые исключают возможность их применения для контроля современных ограничителей перенапряжений. Учитывая опыт эксплуатации регистраторов РР вентильных разрядников, нашим предприятием разработан регистратор ИТ-Д2 (рис.1), где применены новые технические решения, исключающие недостатки регистраторов РР.

Регистраторы ИТ-Д2 могут быть применены для ОПН классов напряжения 35, 110, 150 и 220 кВ.

Конструкция регистратора включает электромеханический счётчик импульсов С105-1 и электронную часть. Электронная часть состоит из ряда функциональных узлов, обеспечивающих: 1) согласование коротких и сверхкоротких грозовых и коммутационных перенапряжений положительной и отрицательной полярностей и относительно длительного времени срабатывания электромеханического счётчика и 2) контроль величины тока проводимости ОПН. Электронная схема выполнена с применением самых современных импортных радиоэлементов.

Регистратор ИТ – Д2 обеспечивает регистрацию числа срабатывания и индикацию аварийного состояния ОПН при их эксплуатации без разрыва токоведущей цепи.

Условия эксплуатации регистратора: районы с умеренным и холодным климатом и промышленной атмосферой (тип атмосферы I I по ГОСТ 15150) при сильном загрязнении внешней среды (степень загрязнения I I I по ГОСТ 9920) на открытом воздухе. Предельное верхнее значение температуры окружающей среды – плюс 40°С, нижнее – минус 60°С. Влажность – не более 80% при температуре внешней среды 30°С. Высота установки измерителя – не более 1000 м над уровнем моря.

Технические данные регистратора приведены в табл. 1.

Табл. 1

Наименование параметра Значение параметра
1. Диапазон токов срабатывания (максимальное значение) при грозовом импульсе 8/20 мкс, А 50,…,20000
2. Диапазон токов срабатывания (максимальное значение) при коммутационном импульсе 1.2/2.5 мс, А 40,…550
3. Напряжение (максимальное значение) на приборном выводе при номинальном разрядном токе ограничителя 10000 А, кВ, не более не более 1.2
4. Напряжение (максимальное значение) на приборном выводе при разрядном токе 20000 А , кВ 3.5
5. Контролируемое число срабатываний регистратора 0-999

Индикатор аварийного режима индицирует аварийную величину тока проводимости. Порог начала свечения установлен на уровне 3 мА.

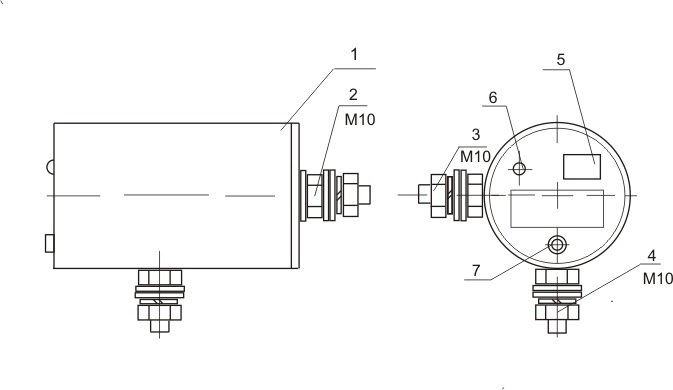

Общий вид регистратора ИТ-Д2 представлен на рис. 1, где:
1-корпус;
2-контакт ввода контролируемого тока (приборный вывод) – шпилька М10;
3-вывод заземления (шпилька М10);
4-монтажная шпилька М10;
5-индикатор числа разрядов;
6-индикатор аварийного режима;
7-гнездо контроля работоспособности регистратора.
Вывод заземления 3 и монтажная шпилька 4 взаимозаменяемы при монтаже.
Индикатор при достижении максимального значения обнуляется автоматически.


Рис. 1

Конструктивно регистратор выполнен в едином монолитном корпусе из стали, неразборным и неремонтопригодным.

Регистраторы ИТ-Д2 выпускаются в двух модификациях – ИТ-Д2.01 и ИТ-Д2.02.

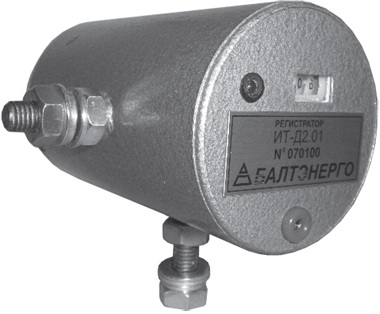

Регистраторами типа ИТ-Д2.01 (рис.2) комплектуются ОПН специального исполнения для классов напряжения сети 35 – 220 кВ нашего производства типа В (по внутрипроизводственной классификации). Указанные ограничители имеют встроенный датчик перенапряжений, дополнительный приборный вывод и не требуют изоляции основания ограничителя от контура заземления. При этом эти ограничители полностью работоспособны и без подключения регистратора.


Фото 2

Регистратор ИТ-Д2.01 может быть установлен на опорной стойке ОПН или отнесён до 10 м. Достоинством регистратора является то, что при перенапряжении через него протекает только малая часть тока перенапряжения, поэтому проводник для присоединения регистратора к ОПН может иметь малое сечение. Габаритные размеры регистратора ИТ-Д2.01 показаны на рис.2. Схема подключения регистратора к ОПН типа В приведена на рис.3.


Рис. 2

Рис. 3

С ДРУГИМИ ТИПАМИ ОПН РЕГИСТРАТОР ИТ-Д2.01 ПРИМЕНЯТЬ НЕЛЬЗЯ!

Регистраторы типа ИТ – Д2.02 (фото 3) ПРИМЕНИМЫ ДЛЯ ОСНАЩЕНИЯ ОПН всех производителей, в том числе и для ОПН типа Б производства ООО “БАЛТЭНЕРГО”, имеющих встроенную изоляцию варисторного столба от нижнего фланца - основания ограничителя и приборный вывод.


Фото 3

Конструктивно регистратор ИТ-Д2.02 состоит из двух основных частей - собственно регистратора типа ИТ-Д2 и датчика перенапряжений, смонтированных на кронштейне. Существенным отличием регистратора ИТ-Д2.02 от регистратора ИТ-Д2.01 является то, что через него протекает весь ток импульса перенапряжений.

Габаритные размеры регистратора приведены на рис.4, а схемы подключения к ОПН обычного исполнения и к ОПН типа Б приведены на рис.5 и 6, соответственно.


Рис. 4

Рис. 5

Рис. 6


РЕГИСТРАТОР ИТ-Д2.03

НПО "ДЕЛЬТА" с 2010 г. приступило к выпуску регистраторов грозовых и коммутационных перенапряжений под индексом ИТ-Д2.03.


Учитывая опыт эксплуатации регистраторов грозовых и коммутационных перенапряжений на основе электромагнитных счётчиков, в том числе и регистраторов ИТ-Д2.01 и ИТ-Д2.02, выпускаемых нашим предприятием, разработан регистратор, в котором применены новые технические решения, в значительной мере улучшающие эксплуатационные характеристики прибора.
Основным отличием нового прибора от регистраторов, применяемых ранее для контроля числа срабатывания вилитовых разрядников и построенных на том же принципе регистраторов срабатывании ОПН, является то, что датчиком перенапряжений является импульсный трансформатор тока.
Преимущества нового прибора:
1) снимаются ограничения по уровню максимальных токов пропускной способности измерительных варисторов регистраторов;
2) прибор гальванически развязан от цепи заземления (заземляющего проводника) ограничителя:
3) упрощается схема подключения прибора к ОПН;
4) неисправность прибора не влияет на работоспособность ОПН;
5) диагностика прибора может быть осуществлена на месте установки прибора без его демонтажа с помощью простейших устройств;
6) прибор применим с любым типом опорных ограничителей, в том числе и c ОПН, установленными ранее.

Конструктивно регистратор выполнен в едином стальном корпусе неразборным и неремонтируемым в условиях эксплуатирующих организаций. Регистратор включает электромеханический счётчик импульсов и электронную часть. Электронная часть состоит из ряда функциональных узлов, обеспечивающих согласование коротких и сверхкоротких грозовых и коммутационных перенапряжений положительной и отрицательной полярностей и относительно длительного времени срабатывания электромеханического счётчика . Индикатор при достижении максимального значения обнуляется автоматически.


Регистраторы ИТ-Д2.03 могут быть применены для ОПН классов напряжения от 3 до 500 кВ, всех производителей, в том числе и для ОПН типа А и Б производства НПО “ДЕЛЬТА”.
Условия эксплуатации регистратора:
- районы с умеренным и холодным климатом и промышленной атмосферой (тип атмосферы I I по ГОСТ 15150) при сильном загрязнении внешней среды (степень загрязнения I I I по ГОСТ 9920) на открытом воздухе;
-предельное верхнее значение температуры окружающей среды – плюс 40°С, нижнее – минус 60°С.
-влажность – не более 80% при температуре внешней среды 30°С;
- высота установки измерителя – не более 1000 м над уровнем моря.


Технические данные регистратора приведены в табл. 1.

Табл. 1

Наименование параметра Значение параметра
1. Класс напряжения сети, кВ 3,…500
2. Номинальный разрядный ток – амплитуда грозового импульса тока 8/20 мкс, А 10000
3. Диапазон токов срабатывания при грозовом импульсе 8/20 мкс, амплитудное значение, А 300,…,20000
4. Минимальный ток срабатывания при коммутационном импульсе 30/60 мкс, амплитудное значение, А 150
5. Контролируемое число срабатываний регистратора 0-99999
6. Масса, кг 1.7



Внешний вид регистратора ИТ-Д2.03 представлен на рис.1. На рис. 1 показаны: 1 –корпус регистратора; 2-индикатор, 3-клеммы для диагностики прибора, 4-шпильки М10 для подключения заземляющего проводника ОПН, 5-шпилька М10 для подсоединения проводника заземления корпуса прибора и его крепежа к опорной стойке.
Для подключения регистратора нижний фланец ограничителя должен быть изолирован от опорной стойки (фундамента). Регистратор включается в разрыв заземляющего проводника ограничителя. На рис. 2 и 3 показаны присоединения регистратора срабатываний типа ИТ-Д2.03 к ОПН обычного типа (тип А по классификации НПО "ДЕЛЬТА") и ОПН с встроенным изолятором (тип Б).
При приёмо-сдаточных испытаниях и при эксплуатации прибора специальной контрольно-поверочной аппаратуры не требуется.
Более детальное техническое описание прибора и руководство по его эксплуатация для предварительного изучения могут быть высланы по заявке в наш адрес.


Рис. 1


Рис. 2


Рис. 3
